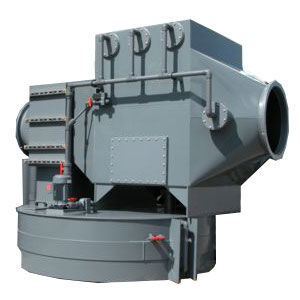

Séparateur de gouttelettes WH 1

Les séparateurs de gouttes de type WH1 sont principalement utilisés lorsque les aérosols doivent être séparés pour des raisons de protection de l’environnement.
Utilisation: séparation d’aérosol

  • Description
  • OPTIONS
  • MATERIAUX

Tailles et gamme de performances

De DN 180 à DN 1250 pour des débits volumiques de 1100 à 68800m³ / h.

Les séparateurs de gouttes WH1 pour des débits plus importants doivent être conçus séparément.

Construction
Le séparateur de gouttelettes est équipé d'une fermeture rapide. Cela permet une maintenance ou une inspection dans un délai très court. La direction dans laquelle l'unité séparatrice de gouttelettes est installée, droite / gauche ou vers le haut sera adaptée aux conditions locales.

Fonctionnalité
Les séparateurs de gouttelettes WH1 fonctionnent selon le principe d'inertie. Les aérosols dans l'air entrent en collision avec les emballages séparateurs de gouttelettes, transportés par le flux d'air. Les gouttelettes de liquide sont guidées par la courbure du profil vers les surfaces internes du profil et détournées dans les poches de captage. De plus, des élévations à arêtes vives sont fixées à la surface du profil lamellaire afin de drainer le liquide résiduel. Le séparateur de gouttelettes peut éventuellement être équipé d'un coagulateur. Le coagulateur est placé entre les unités de séparateur de gouttelettes et agrandit ainsi les minuscules gouttelettes pour ensuite les séparer dans la deuxième unité de séparateur. À l'aide d'une double buse de pulvérisation située en amont dans la transition, l'unité de séparation est pulvérisée de manière discontinue à des fins de nettoyage. Le liquide capturé passe à travers un siphon, ce qui empêche l'aspiration du faux air et peut ensuite être traité davantage.

Spécifications techniques
Avec un débit régulier, le séparateur de gouttelettes sans coagulateur permet une séparation à 99,9% d'une gouttelette limite de 15µ avec une perte de charge de 250 Pa. Avec un coagulateur, la capacité du séparateur augmente jusqu'à une chute de 10 µ avec une perte de charge de 400 Pa.

Coagulateur

Les matériaux utilisés dépendent des charges physiques et chimiques spécifiques qui se produisent. Des plastiques tels que le PVC, le PP et le PVDF sont de préférence utilisés. Dans des cas particuliers, les profilés en acier inoxydable peuvent également être utilisés comme ensembles séparateurs de gouttelettes.
