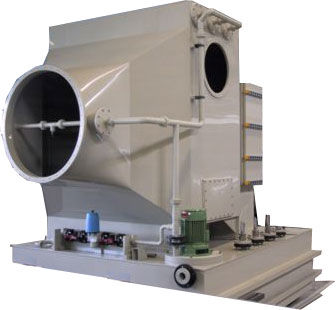

Laveur d’air avec séparateur primaire WH 3 avec et sans coagulateur
Les laveurs d’air WH3 sont utilisés lorsque l’air d’échappement doit être nettoyé des impuretés qui ont une forte affinité pour l’eau et doivent être séparés pour des raisons de protection de l’environnement.
Ce laveur d’air est principalement utilisé avec de l’air d’échappement contenant du chrome pur, afin de renvoyer les aérosols principalement séparés vers le processus. Ce laveur d’air permet d’augmenter la durée de vie du liquide d’alimentation grâce à la séparation primaire des impuretés.
Utilisation: transfert de masse à haute affinité pour l’eau, augmentant la durée de vie du brouillard d’acide chromique d’origine
Caractéristiques: séparateur primaire, zone de contact, 2 ensembles de séparateurs de gouttelettes, coagulateur en option.
- Description
- MATERIAUX
Fonctionnalité
Les laveurs d'air WH3 fonctionnent sur le principe du transfert de masse. Les aérosols dans le flux d'air sont séparés dans une unité de séparation en amont de l'espace de contact. Le liquide principalement séparé peut être alimenté dans le procédé ou directement dans le système d'égouts. La double buse de pulvérisation dans la zone de contact est alimentée en continu. Les impuretés présentes dans l'air sont transférées au liquide de lavage pulvérisé en raison de la forte affinité pour l'eau. Les aérosols impactent alors les blocs séparateurs de gouttelettes, portés par le flux d'air. Les gouttelettes de liquide sont guidées par la courbure du profil vers les surfaces internes du profil et détournées dans les poches de captage.
De plus, des élévations à arêtes vives sont fixées à la surface du profil lamellaire afin de drainer le liquide résiduel. L'unité de séparation de gouttelettes peut éventuellement être équipée d'un coagulateur. Le coagulateur est placé entre les unités de séparateur de gouttelettes et agrandit ainsi les minuscules gouttelettes pour ensuite les séparer dans la deuxième unité de séparateur. Le liquide capturé passe à travers un siphon, qui empêche l'aspiration du faux air, ou est renvoyé directement dans le réservoir de stockage via un tube plongeur.
Spécifications techniques
Avec un débit uniforme, le laveur d'air sans coagulateur permet une séparation à 99,9% d'une chute limite de 15µ avec une perte de charge de 450Pa. Avec le coagulateur, la capacité du séparateur augmente jusqu'à une limite de chute de 10 µ avec une perte de charge de 600 Pa.
Coagulateur
Les matériaux utilisés dépendent des charges physiques et chimiques spécifiques qui se produisent. Des plastiques tels que le PVC, le PP et le PVDF sont de préférence utilisés. Dans des cas particuliers, les profilés en acier inoxydable peuvent également être utilisés comme ensembles séparateurs de gouttelettes.
