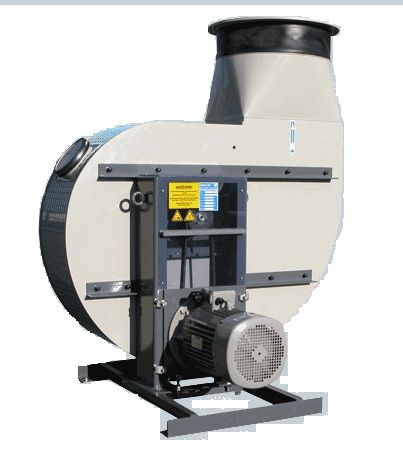

Ventilateur centrifuge BN3
Avec leur structure plastique très résistante à la corrosion, nos ventilateurs peuvent être facilement utilisés dans les environnements les plus exigeants.
Des petits ventilateurs aux ventilateurs industriels à part entière avec un débit d’air allant jusqu’à 150 000 m³ / h, nous fournissons tout ce qui est nécessaire dans la technologie de l’air d’échappement industriel.
Tous nos ventilateurs sont conçus dans un souci d’optimisation de l’efficacité, de la puissance sonore, du temps de fonctionnement, du type d’entraînement et surtout du rapport prix / performances.
- Description
- MATERIAUX
Les ventilateurs centrifuges haute performance de notre gamme basse pression BN3, sont fabriqués en 15 tailles différentes.
Pour les Dimensions Nominales de 250 à 1.250 pour des volumes d'air jusqu'à 80 000m³/h et une pression totale de max. 2.300 Pa. Les ventilateurs plus grands jusqu'au DN 2000 sont spécifiquement conçus en fonction des conditions de fonctionnement.
Logement et emplacement du logement
Les boîtiers sont constitués d'une construction soudée stable et sont renforcés avec des profilés en acier revêtus conformément aux exigences statiques.
Turbines
Les roues sont fabriquées en standard avec 6 aubes recourbées vers l'arrière et sont équilibrées statiquement et dynamiquement.
Étant donné que le boîtier du ventilateur et la roue sont compatibles l'un avec l'autre, une combinaison optimale est disponible pour chaque application.
Variateurs et moteurs
La roue peut être entraînée directement jusqu'à la DN 500. L'entraînement indirect est possible pour toutes les tailles et s'effectue ensuite via un entraînement par une courroie trapézoïdale étroite qui est protégée contre les contacts conformément aux UVV.
Jusqu'à la DN 1.250, les roulements sont stockés dans un roulement à double bride sans entretien; les types plus grands peuvent être équipés de paliers selon les demandes des clients.
En standard, des roulements avec lubrification permanente à la graisse, dimensionnés pour une durée de vie d'environ 25 000 heures de service, sont utilisés, mais une conception avec graisseurs est également possible selon les demandes.
Les matériaux suivants peuvent être sélectionnés en fonction des conditions de fonctionnement physiques et chimiques :
Boîtier du ventilateur : PVC, PP, PE, PVC-GFK et acier inoxydable
Roues : PVC, PP, PVDF, acier revêtu, acier revêtu de caoutchouc et acier inoxydable
